АО «ТЕСТПРИБОР» предлагает к поставке соединители серий ОНЦ-БС РБ для объемного монтажа, ОНц-БС РБ для печатного монтажа, а также СНЦ127, ОНП-ЖИ-8 РБ и заглушки.

1. Заявленные соединители являются полными аналогами соединителей производства Amphenol.
2. Вся техническая документация разработана АО «ТЕСТПРИБОР».
3. Производство соединителей осуществляется в Республике Беларусь.

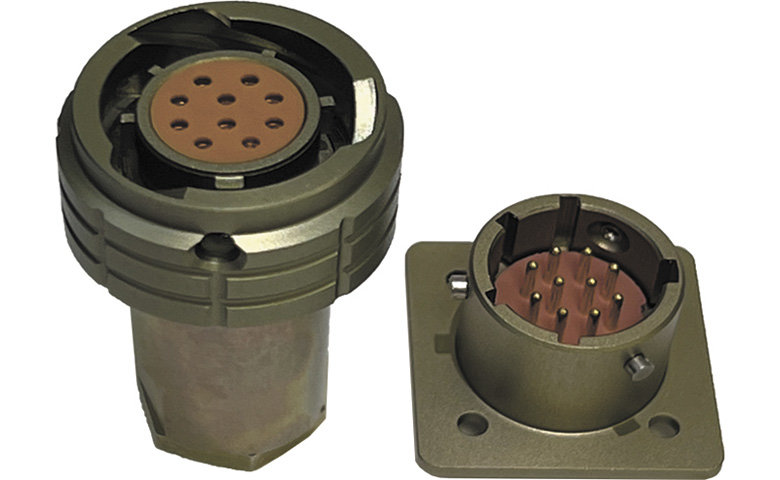

Соединители серии ОНЦ-БС РБ

Низкочастотные цилиндрические соединители серии ОНЦ-БС для объемного монтажа состоят из герметичной приборной вилки и негерметичной кабельной розетки.

Имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения. Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.

• Приборные герметичные вилки предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
• Сочленение соединителей — байонетное
• Покрытие контактов — золото, серебро.
• Способ монтажа — объемный, пайкой.
• Данный тип соединителей освоен и серийно изготовлен во всех имеющихся на отечественном рынке вариантах: с количеством контактов от 4 до 50, с тремя вариантами поляризаций.

Соединители серии ОНц-БС РБ

  ОНц-БС для печатного монтажа отличаются от предыдущего типа только ответной частью — вилкой.

Также как и ОНЦ-БС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Вилки ОНц-БС-1(2) имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 3 позиций) установку изоляторов.

• Приборные герметичные вилки ОНц-БС-1(2) для печатного монтажа сочленяются с кабельными розетками ОНЦ-БС-1(2).
• Сочленение соединителей — байонетное, крепление вилок на изделиях осуществляется фланцевой гайкой.
• Покрытие контактов в соединителях: ОНц-БС-1 серебро, ОНц-БС-2 — золото.

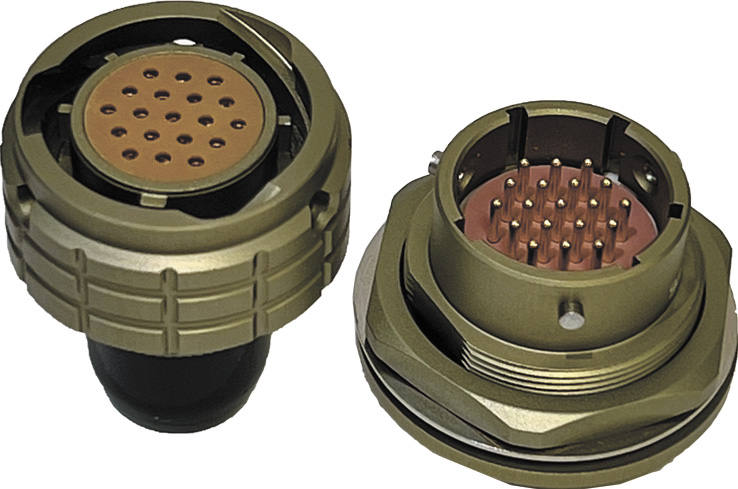

Соединители серии СНЦ127 РБ

Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 вольт (амплитудное значение).

Соединители состоят из герметичной приборной вилки и негерметичной кабельной розетки для объемного и печатного монтажа, имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.

• Приборные вилки изготавливаются без кожуха, кабельные розетки с прямым или угловым кожухом.
• Имеют нормированную эффективность экранирования.
• Сочленение соединителей — байонетное.
• Покрытие контактов — серебро или золото.
• Соединители предназначены для внутреннего монтажа.

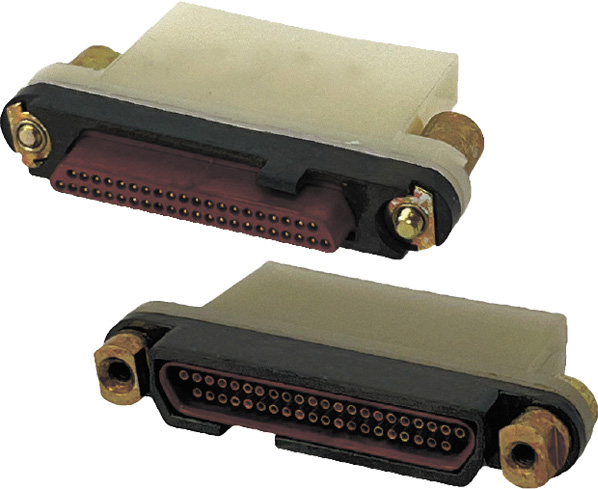

Соединители ОНП-ЖИ-8 РБ*

Предназначены для работы в электрических цепях постоянного, переменного (частотой до З МГц) и импульсного токов при напряжении до 50 В и силе тока на контакт до 1 A. Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Прямоугольные соединители состоят из кабельной вилки и приборной розетки для объемного монтажа с винтовой фиксацией сочлененного положения.

Вилка изготавливается с прямым кожухом.

Розетка, устанавливаемая с внутренней или наружной стороны стенки прибора, изготавливается без кожуха.

Покрытие контактов — серебро, золото.

Метод монтажа: пайка. Климатическое исполнение В.

* Ожидаемый выход с производства: I квартал 2025 г.

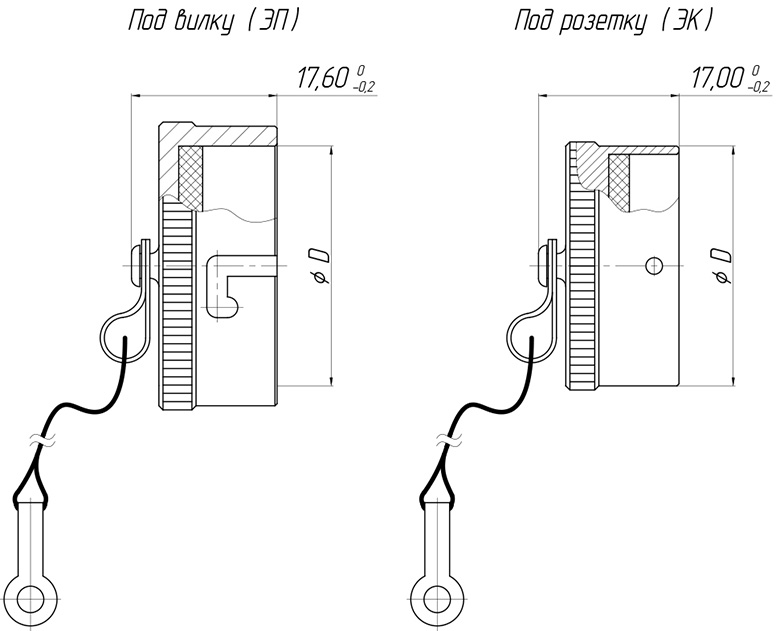

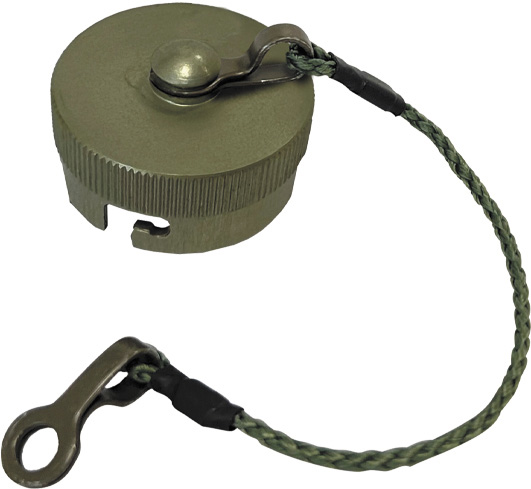

Заглушки

На базе собственной испытательной лаборатории все соединители прошли полный объем испытаний, а именно входной и параметрический контроль, климатико-механические испытания.

Более подробные технические характеристики, габаритные и присоединительные размеры, схемы расположения контактов и другая информация предоставляется по запросу.
