В настоящее время на российском рынке широко представлены микросхемы в металлокерамических корпусах как отечественного так и иностранного производства, которые отличаются типом корпуса (CSOP, CQFP, CLCC/CQFN, CPGA, CLGA/DLGA/CBGA, SMD) и способом герметизации (шовно-роликовая сварка, лазерная сварка, пайка) (рис.1, 2, 3, 4):

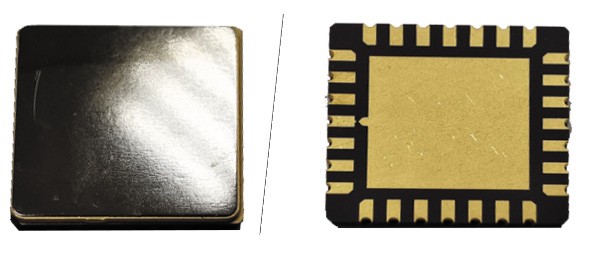

Рис. 1. Микросхема в корпусе DLGA

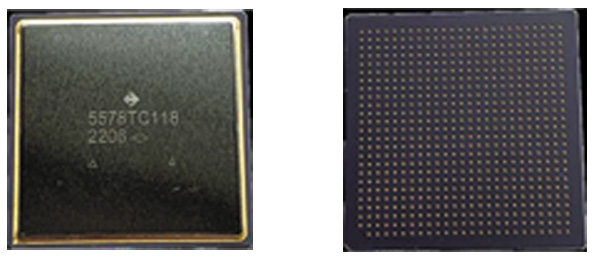

Рис. 2. Микросхемы в корпусе CLGA/CBGA

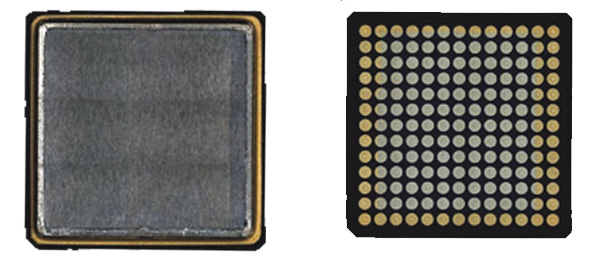

Рис. 3. Микросхемы в корпусе CQFP

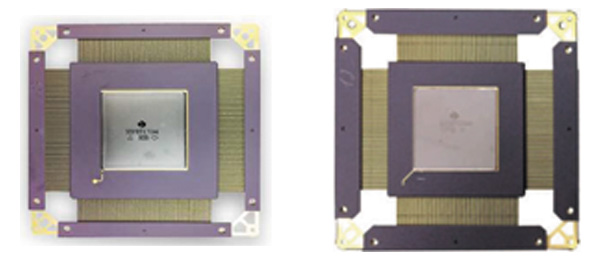

Рис. 4. Микросхема в корпусе CLCC/CQFN

Наиболее распространенными являются микросхемы в металлокерамических корпусах со способом герметизации шовно-роликовой сваркой. Для входного контроля внешнего вида микросхем необходимо использовать технические условия, конструкторскую документацию и описание внешнего вида поставщика, а также описание внешнего вида производителя конкретного типа корпуса, в случае если микросхема отечественного производства.

С микросхемами иностранного производства ситуация сложнее, так как в документации (datasheet) на микросхему нет описания внешнего вида и можно только предполагать, что необходимо пользоваться, например, стандартом JEDEC и др., но это иностранный стандарт, к которому может не быть доступа и перевода. Ввиду вышеперечисленного проведение входного контроля металлокерамических корпусов иностранного производства требует от ОТК предприятия не только знаний иностранных стандартов, но и правильности их применения.

При проведении входного контроля микросхем необходимо использовать:

• общую нормативную документацию;
• описание внешнего вида микросхем, чтобы оценить внешний вид;
• конструкторскую документацию для проведения проверки установочных и присоединительных размеров;
• умение правильно интерпретировать полученные данные исследований для получения достоверных результатов.

При возникновении каких-либо вопросов по внешнему виду необходимо обращаться к производителю конкретного типа корпуса, так как в технологии изготовления металлокерамических корпусов много особенностей.

При проведении входного контроля микросхем отечественного производства возникает вопрос получения документации, АО «ТЕСТПРИБОР», как производитель металлокерамических корпусов, в большинстве случаев идет навстречу производителям РЭА и предоставляет необходимую документацию и выписки из ТУ по запросу без оформления учтенных копий для ускорения процесса входного контроля.
