С принятием ФЗ №522 «О развитии систем учета электроэнергии в РФ» ответственность за установку интеллектуальных приборов учета электроэнергии и предоставление информации потребителям через «Личные кабинеты» на интернет-сайтах с 01 июля 2020 г. возложена на электросетевые (частный сектор), энергосбытовые компании (многоквартирные дома — МКД) и застройщиков (новостройки МКД).

Надо отметить, что решение Правительства РФ о развитии данного направления цифровизации экономики было принято на основе успешного опыта многих стран мира, и это не только западный опыт, но и большинство стран глобального Юга развернули подобные проекты. Цель данных проектов — это повышение энергоффективности экономики, борьба с хищениями электроэнергии, контроль всей цепочки распределения и потребления электроэнергии, а также развитие производства собственной электронной компонентной базы.

Появление ФЗ №522 дало мощный импульс к развитию новых технологий, поиску новых технический решений для выполнения требований ПП РФ №890 (устанавливает объем технических требований к системам интеллектуального учета и объем информации, предоставляемой потребителям в Личных кабинетах на сайтах сетевых и сбытовых компаний). Разработчикам интеллектуальных приборов учета и систем, в том числе НПО «МИР», г.Омск, необходимо было создать универсальное техническое решение для объединения двух сценариев развития интеллектуальной системы учета электроэнергии (ИСУЭ) в многоквартирных домах:

1. Точечная установка ИПУЭ и их подключение к ИСУЭ по выходу из строя существующего у потребителя счетчика или же выходу срока межповерочного интервала. Источник финансирования — инвестпрограмма энерго-сбытовой компании;
2. Массовая установка ИПУЭ в новых МКД за счет средств застройщиков.

Инженерами НПО «МИР» в сжатые сроки удалось разработать и вывести на рынок новую линейку малогабаритных (90мм*130мм*67мм) однофазных ИПУЭ МИР С-05 со следующими инновационными характеристиками:

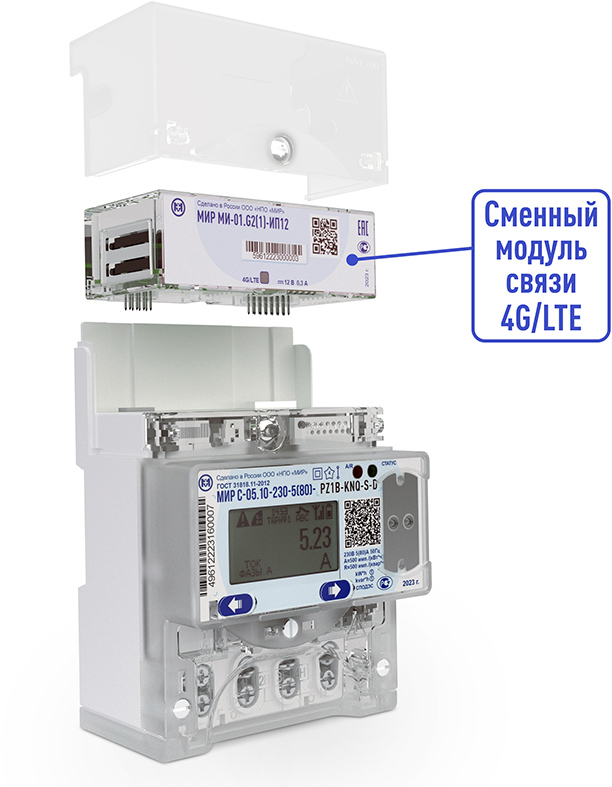

• в любой ИПУЭ можно установить универсальный сменный модуль GSM и получить GSM-модем и координатор самоорганизующихся MESH-сетей PLC и/или Zbee, или GSM-модем для опроса ИПУЭ по интерфейсу RS-485, что позволяет организовать сбор данных со всех ИПУЭ в подъезде МКД через один из ИПУЭ без установки УСПД;
• Возможность горячего резервирования функций координатора Zbee и/или PLC в любом ИПУЭ;
• Возможность точечно ставить ИПУЭ с одним каналом связи (Zbee или PLC, или RS-485) и устанавливать отдельно модули GSM в зависимости от сложившейся ситуации;
• Возможность поставки ИПУЭ без модулей связи и отдельной закупки универсального сменного модуля связи;
• Модули PLC, Zbee и RS-485 могут быть как встроенными, так и в формате универсального сменного модуля (до четырех модулей одновременно в ИПУЭ).

Указанные характеристики нового ИПУЭ НПО «МИР» позволяют реализовать «гибридный» подход к созданию системы, т. е. вести развитие ИСУЭ как точечным образом, когда на место первых заменяемых в МКД счетчиков устанавливаются ИПУЭ со сменным модулем GSM, а далее идет установка ИПУЭ с PLС/Zbee или интерфейсом RS-485, так и путем массовой установки застройщиком. Такой подход к развитию ИСУЭ позволяет убирать как с застройщика, так и энергосбытовой компании затраты на установку УСПД, а также обеспечение его сохранности. Кроме этого, минимизируются затраты энергосбытовой компании на GSM-связь по сравнению с вариантом массового применения ИПУЭ со встроенным модулем GSM-NBiOT.

Наличие универсального сменного модуля связи позволяет гибко и оперативно менять технологию связи, интегрировать в ИСУЭ новые устройства и убрать зависимость от одного производителя.

Особенности прибора:

• Возможность установки сменного универсального модуля связи GSM;
• Выполнение функции GSM модема и координатора самоорганизующейся и самовосстанавливающейся сети связи PLC и ZigBee (MESA);
• В приборе предусмотрена возможность управления нагрузкой с помощью встроенного реле 80А;
• Чтобы снять показания с прибора конечный потребитель использует мобильное приложение для смартфона под управлением ОС Android 8.0 и выше.

Дополнительные функции кроме учета электроэнергии

• По команде оператора или по задаваемым условиям счетчик может отключать потребителя;
• Защита бытовой техники пользователя с помощью встроенного реле, отключая ее от сети при перепадах напряжения;
• Защита от перегрева. Диапазон рабочих температур прибора от –50 до +70°С;
• Гарантийный срок эксплуатации 8 лет, средний срок службы счетчика не менее 30 лет.

Дополнительным серьезным преимуществом предложенного инженерами НПО «МИР» подхода является возможность переноса сроков создания инфраструктуры функционирования СКЗИ Энергосбытовой компании. В соответствии с утвержденной «Базовой моделью угроз нарушителя» необходимость использования СКЗИ сейчас предъявляется только к УСПД (ИВКЭ). В случае ужесточения требований Регулятора в будущем всегда можно установить в систему УСПД с СКЗИ и переключить канал сбора данных в системе или же реализовать задачу разработки ИПУЭ со встроенным СКЗИ.

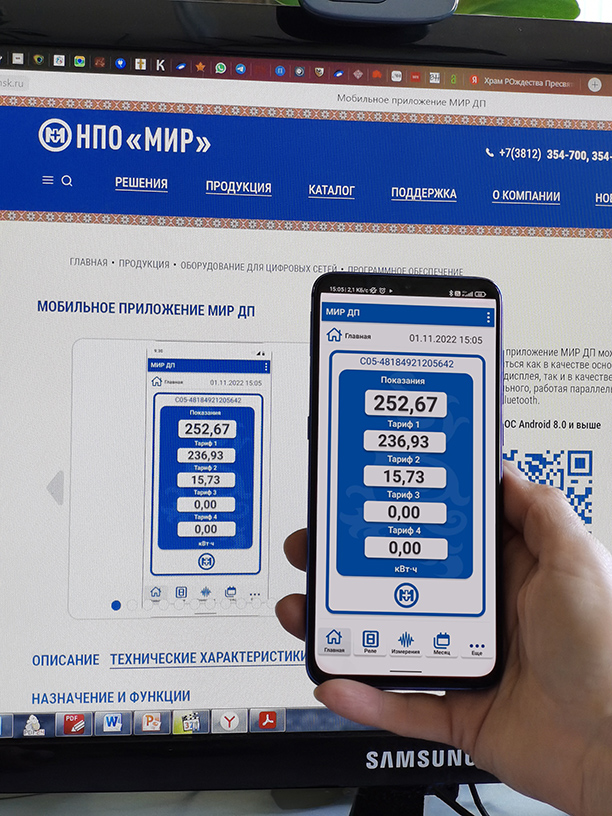

Есть в новом ИПУЭ НПО «МИР» и новые возможности и удобства для обычного потребителя благодаря наличию в ИПУЭ беспроводного интерфейса Bluetooth. Скачав с сайта НПО «МИР» мобильное приложение МИР ДП-01 для смартфона под управлением ОС Android 8.0 и выше и получив PIN-код от энергосбытовой компании, конечный потребитель может напрямую контролировать все параметры своего электроснабжения, в том числе показатели качества электроэнергии. Функциональные возможности данного мобильного приложения фактически дублируют возможности «Личного кабинета» на сайте Энергосбытовой компании (который должен быть создан по требованиям ПП РФ 890) и тем самым минимизируют риск наложения штрафных санкций за неисполнение требований законодательства РФ в случае проблем с инфраструктурой операторов связи, сбоев в ЛВС и т. п.

Кроме указанных выше характеристик новый интеллектуальный прибор учета МИР С-05 имеет еще ряд важных функций и особенностей:

• отключение потребителя по команде оператора или по задаваемым условиям;
• возможность дополнительной защиты бытовой техники потребителя при перепадах напряжения в случае задания порогов на отключение по напряжению;
• защита от перегрева;
• гарантийный срок эксплуатации 8 лет, средний срок службы счетчика не менее 30 лет.

НПО «МИР», имея за плечами 30-летний опыт создания автоматизированных систем управления и диспетчерского контроля высоковольтными подстанциями 110/35/10 кВ и автоматизированных систем учета электроэнергии на оптовом рынке электроэнергии, перенесло этот опыт и качество технических решений на рынок систем учета бытовых потребителей в МКД и частном секторе. В результате отрасль получила не только новый прибор учета с уникальными характеристиками, но и новый «гибридный» подход к процессу развития ИСУЭ, адаптированный под появления в будущем новых технологий связи, изменению требований регуляторов и удовлетворению растущих потребностей населения РФ.
