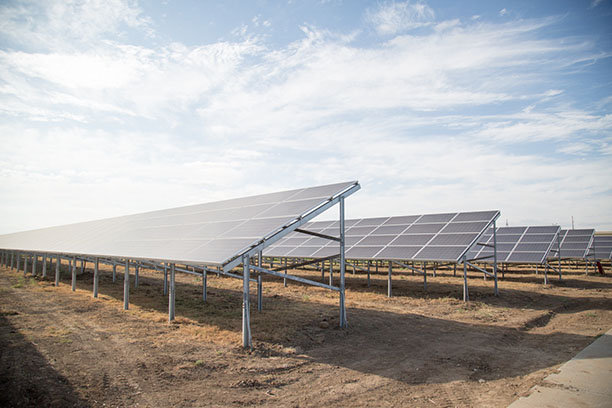

На солнечной электростанции «Заводская» реализован весь необходимый функционал для участия в общем первичном регулировании частоты сети (ОПРЧ) в соответствии с требованиями СО ЕЭС.

Задача решена на программном уровне действующего ПТК ARIS без установки дополнительного оборудования.

В 2017 г. компания «Прософт-Системы» провела комплексную автоматизацию строящейся СЭС «Заводская». АСУ ТП электростанции выполнена на базе программно-технического комплекса ARIS, который не только управляет работой электротехнического оборудования, но и выполняет функции обмена технологической информацией с Системным оператором (СОТИ АССО).

Объект был запущен в эксплуатацию в сентябре 2017 г. В декабре того же года представители электростанции обратились в компанию «Прософт-Системы» с просьбой реализовать автоматику выдачи активной мощности для выполнения требований Системного оператора по участию СЭС в ОПРЧ.

Грамотный подход разработчиков позволил клиенту избежать новых затрат на покупку оборудования. Для реализации функции автоматики ОПРЧ было достаточно реализовать необходимую логику в среде Softconstructor и выполнить соответствующую наладку на имеющемся оборудовании ПТК ARIS.

Внедренная автоматика регулирования выдачи активной мощности предусматривает два режима работы:

• нормальный режим регулирования, исходя из диспетчерской уставки требуемой максимальной мощности солнечной станции;

• режим ОПРЧ при увеличении частоты сети выше заданной уставки (согласно требованиям СО ЕЭС).

Автоматика в непрерывном режиме контролирует количество введенных в работу инверторов, текущую выдаваемую активную мощность станции и частоту сети. В ходе регулирования рассчитываются необходимые значения уставки активной мощности для каждого инвертора с последующей записью данных значений в инвертор.

После каждого срабатывания в режиме ОПРЧ пользователю предоставляются данные мониторинга работы автоматики, содержащие значения частоты и мощности до и после регулирования, длительность регулирования и др.

Всего за один месяц специалисты «Прософт-Системы» выполнили сбор необходимых исходных данных, разработали логику и выполнили стендовые испытания автоматики, подготовили эксплуатационную документацию. Наладка и испытания автоматики на объекте заняли три дня.

Технические решения, разработанные для СЭС «Заводская», могут применяться и на других объектах возобновляемой энергетики – солнечных и ветровых электростанциях. Предложенные разработки позволяют выполнить наладку системы на объекте в кратчайшие сроки и обеспечивают весь необходимый функционал для соответствия требованиям СО ЕЭС к участию генерирующего оборудования в ОПРЧ. При наличии на объекте ПТК ARIS заказчику не потребуется установка дополнительного оборудования.
