Результат применения Торнадо-Р:

1. Автоматическое поддержание температуры независимо от суточного и сезонного колебаний;
2. Равномерное распределение температуры по всему объему помещения;
3. Отсутствие застойных зон и выпадения конденсата на поверхностях ответственного оборудования в холодный период года;
4. Отсутствие финансовых затрат на обслуживание установки в течении всего срока службы
5. Комфортные условий для работы производственного персонала.

Пример обозначения электрокалорифера:

Торнадо 12/20-Р , где:
- Торнадо – электрокалориферная установка;
- 12 – номинальная мощность нагревателей, кВт;
- 20 – номинальный объем воздуха в минуту, м.куб/мин;
- Р – тип установки – рециркуляционная.

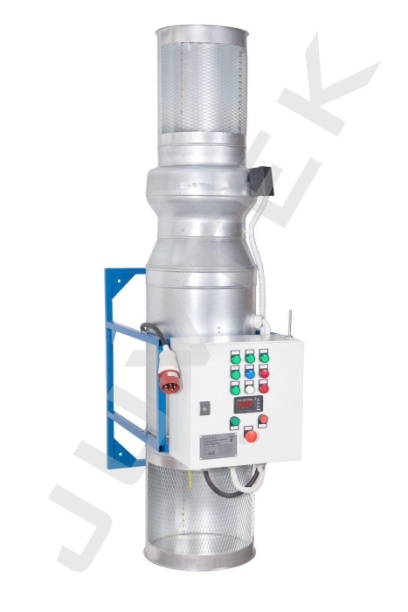

Принцип работы рециркуляционного электрокалорифера Торнадо-Р:

Теплый воздух из верхней части производственного помещения всасывается через воздухозаборник, фильтруется и по воздуховоду поступает в установку. Далее воздух попадает в специальную электрокалориферную камеру, в которой осуществляется формирование вихревого воздушного потока и его нагрев. Благодаря этому происходит равномерный нагрев большого количества воздуха (на ΔТ=28°С) и максимальный теплосъем с поверхностей нагревателей. При этом температура ТЭН не превышает 150°С при номинальном расходе воздуха, что исключает «сжигание» кислорода и возгорание пыли. Затем нагретый воздух под давлением подается в вытеснитель, в котором происходит его дополнительное перемешивание и выброс обратно в помещение на высоте 0,5..1,0 метра.

Схема рециркуляции воздуха, применяемая в Торнадо-Р, позволяет на 17%* сократить количество тепла, необходимого для отопления электротехнических и производственных помещений с высотой потолков более 5-ти метров, по сравнению с классическими системами отопления (водяные и электрические радиаторы, конвекторы).

*Для отопления производственного помещения объемом 1000 м3, с высотой потолков более 4,0-6,0 метров требуется около 60 Гкал тепла в год - при использовании стандартных радиаторов, и около 50 Гкал тепла в год - при использовании установок Торнадо-Р (для расчета приняты: среднегодовая температура 5оС, уровень тепло-потерь средний).

Применение электрокалориферной вихревой камеры в установках Торнадо-Р обеспечивает максимальный коэффициент трансформации электрической энергии в тепловую - 99.8%, что превышает КПД 98% прямоточных электрокалориферов (типа ЭКОЦ, СФОЦ, ЭКР и др.).

Экономия средств до 17% достигается за счет применения высоко результативной схемы рециркуляции горячего воздуха, а также за счет периодической работы нагревательных элементов Торнадо-Р. При этом циркуляция воздуха и контроль его температуры внутри помещения осуществляется непрерывно. Нагрев ТЭН происходит только при снижении температуры в помещении ниже установленного значения.

Для выработки 1 Гкал тепла необходимо:
- 125 литроов солярки (при КПД котла 93%), 1л - 8 568 ккал;
- 240 кг каменного угля (при КПД котла 80%), 1кг - 5 200 ккал;
- 186 литра природного газа (при КПД котла 95%), 1л – 5 670 ккал;
- 1 163 кВт электричества, 1кВт – 0,00086 ккал.

Отопление помещений (с высотой потолков более 4-х метров) рециркуляционными установками Торнадо-Р приводит к экономии средств не менее 15% и это без учета затрат на содержание котельного оборудования и инженерных отопительных систем.

Монтаж электрокалорифера:

Для монтажа Торнадо-Р не требуется разработка специального проекта. Установка поставляется в состоянии монтажной готовности. В монтажный комплект входит: воздуховод для забора воздуха с высоты 2,0..6,0м, опорная рама, крепеж. Установка монтируется на стене в вертикальном состоянии. Подключение осуществляется к трёхфазной сети переменного тока (с глухозаземлённой нейтралью) напряжением 380 В, частотою 50 Гц.

Для качественной циркуляции воздуха внутри помещения, установку необходимо располагать на расстоянии не менее 1..2 м от другого оборудования.

Климатическое исполнение и категория размещения УХЛ4 по ГОСТ 15150-69, окружающая среда должна быть не взрывоопасна и не должна содержать значительного количества токопроводящей пыли.

В Торнадо-Р предусмотрены блокировки электропитания при остановке вентилятора, при перегреве электродвигателя, по сигналу системы пожаротушения, при перегреве вихревой камеры (с автоматическим возвратом включения).

Преимущества электрокалориферных установок компании ЮВТЕК:

- Высокий коэффициент трансформации электрической энергии в тепловую;
- Высокая точность поддержания параметров воздуха.
- Наличие блокировок и сигнализации аварийных режимов обеспечивает безопасность работы и сохранность технологического оборудования заказчика;- Запатентованная конструкция вихревой камеры;
- Долгий срок службы нагревательных элементов;
- Фильтрация подготавливаемого воздуха.
