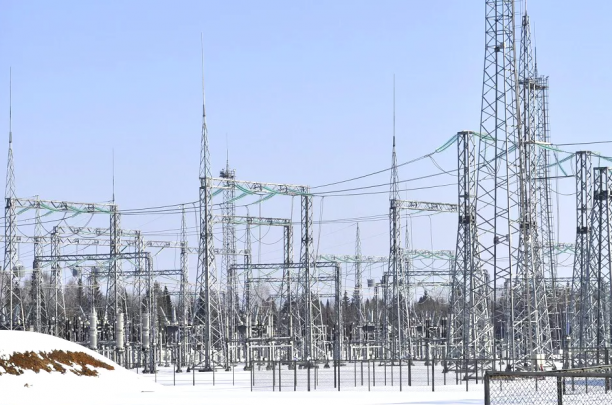

Подстанция 500 кВ Емелино - важнейшее связующее звено энергосистем Пермского края и Свердловской области, объединяющее две линии электропередачи 500 кВ: Воткинская ГЭС - Емелино и Емелино – Южная общей протяженностью более 400 км. Подстанция является главным центром питания промышленных предприятий Екатеринбургско - Первоуральского энергоузла Свердловской области и близлежащих населенных пунктов общей численностью населения свыше 2 миллионов человек.

 С целью повышения наблюдаемости и управляемости энергообъектами филиал АО «СО ЕЭС» «Объединенное диспетчерское управление энергосистемы Урала» (ОДУ Урала) совместно с филиалом ПАО «РусГидро» - «Воткинская ГЭС» и филиалом «Россети ФСК ЕЭС» (ПАО «ФСК ЕЭС») - МЭС Урала провели масштабную работу по созданию единого информационного пространства интеллектуальных устройств энергообъектов разных субъектов электроэнергетики.

 В 2020 году на Воткинской ГЭС была введена в работу усовершенствованная автоматизированная система дистанционного управления оборудованием распределительных устройств 110, 220 и 500 кВ, а в 2021 году проведена модернизация АСУ ТП подстанции 500 кВ Емелино и реализована функция дистанционного управления оборудованием из диспетчерских центров АО «СО ЕЭС» ОДУ Урала, филиала АО «СО ЕЭС» Свердловского РДУ, ЦУС филиала ПАО «ФСК ЕЭС» - Свердловского ПМЭС.

Ключевой особенностью реализации проекта стало то, что при модернизации АСУ ТП ПС 500 кВ Емелино учтена её мультивендорность: сегодня на подстанции, как единый комплекс, работает оборудование нескольких производителей. Верхний уровень АСУ ТП реализован на базе современного программно-технического комплекса (ПТК) «ИНБРЭС» в составе контроллеров телемеханики «ИНБРЭС», серверов АСУ ТП и SCADA-системы «ИНБРЭС». Нижний уровень состоит из терминалов МП РЗА «General Electric» и контроллеров присоединения компании «Mikronika». Специалистами компании «ИНБРЭС» была проведена донастройка ранее установленного оборудования и реализована его интеграция с ПТК «ИНБРЭС», что позволило обеспечить полное функционирование телеуправления из двух диспетчерских центров.

По завершению пусконаладочных работ была успешно проведена первая в России автоматическая программа вывода в ремонт и последующего ввода в работу воздушной линии электропередачи сверхвысокого класса напряжения 500 кВ Воткинская ГЭС - Емелино из диспетчерского центра ОДУ Урала. В настоящее время сбор и анализ данных о состоянии оборудования подстанции осуществляется в автоматическом режиме, а в случае необходимости - при плановых переключениях или технологических нарушениях - персонал диспетчерского центра имеет возможность управлять коммутационными аппаратами дистанционно.

Создание единой системы дистанционного управления оборудованием Воткинской ГЭС и ПС 500 кВ Емелино позволит повысить управляемость и надёжность работы энергообъектов, сократить в 5 раз (до 5-6 минут*) время производства оперативных переключений по выводу в ремонт и вводу в работу линий электропередачи, снизить количество ошибок человеческого фактора при обслуживании энергооборудования, сократить время ликвидации технологических нарушений.

Проект осуществлен в рамках реализации Энергетической стратегии Российской Федерации на период до 2035 года, утвержденной распоряжением Правительства Российской Федерации от 9 июня 2020 г. № 1523-р.



* по данным сайта АО «СО ЕЭС» www.so-ups.ru
