На страже энергобезопасности
Внедрение инноваций необходимо для обеспечения энергобезопасности страны, — уверен
директор по противоаварийной автоматике, системам управления и релейной защите АО «НТЦ ЕЭС» Андрей ЛИСИЦЫН.
«Созданный с применением современных технических средств инновационный программно-аппаратный комплекс «Система мониторинга запаса устойчивости» стал активным элементом управления режимами в работе Системного оператора, который отвечает за системную надежность большой единой системы.
Эта надежность регламентируется целым рядом документов, которые лежат в основе деятельности Системного оператора и построения принципа диспетчеризации. Многие представляют работу диспетчера, энергосистем как работу вратаря в каком-то напряженном матче. Но все основополагающие решения должны быть приняты на этапе планирования и подготовки управления режимом. В основе управления режимом лежит понятие максимально допустимых перетоков в контролируемых сечениях.
Перетоки мощности нужно отслеживать при любых возмущениях энергосистем. Расчеты должны выполняться в режиме офлайн. Это означает, что в них закладываются большие допуски на возможное непрогнозируемое отклонение расчетных режимов. Объем расчетов при этом был такой большой, что режимы рассчитывались на протяжении нескольких месяцев.
Задача стояла следующая — разработать программно-аппаратный фокус, комплекс, который на основе телеметрии от всех диспетчеров центра для управляемого режима энергосистемы, рассчитывает максимально допустимые перетоки.
Комплекс получил название «Система мониторинга запасов устойчивости». Он включает прием и обработку телеметрической информации, оценку ее достоверности, формирование расчетной модели и расчет допустимых перетоков. Причем расчет занимает несколько дней.
Сейчас расчеты производятся по 400 контролируемым сечениям. Сегодняшняя задача — обеспечить все контролируемые сечения ЕЭС России и начинать внедрять эту технологию в изолированных энергосистемах».
Технологические возможности
Многие постулаты релейной защиты будут пересмотрены с точки зрения дополнительных функций, уверенность в этом высказал
технический директор «Бреслер» Евгений НИКОЛАЕВ.
«Еще на заре становления цифровых подстанций выяснилось, что решения для построения сетей среднего напряжения слишком дорогие и сложные. А последние годы импортозамещения поставили задачу обеспечения доступности оборудования.
И сейчас у нас довольно нагруженный трафик от преобразователя аналоговых сигналов, мощное оборудование связи и большая нагрузка на устройства РЗА.
При наращивании функционала устройств РЗА, они должны становиться все более мощными как в части энергопотребления, так и в части вычислительных способностей. То есть добавление функций влечет за собой нагрев и высокую стоимость. При этом проблемы, которые возникают в нагруженных сетях связи, нередко приводят, собственно, к проблеме потери функции релейной защиты.
Соответственно, возникает все больше запросов о переходе на так называемые векторные измерения, когда преобразователь сигналов формирует вектор и передает его значение на низкой скорости через более простое оборудование связи на устройство РЗА.
Есть несколько вариантов передачи вектора. Один из них — событийный, то есть по превышению некой уставки, опыт реализации которого имеют предприятия «Бреслера». Мы считаем его более близким к предыдущим вариантам релейной защиты, плюс он менее загружает сеть ненужной информацией в момент, когда требуется передача актуальных данных.
Например, при реализации такого проекта для объекта 35 кВ, имея 18 источников сигналов, мы в пиковые моменты загрузки получили загрузку всего лишь 5 мегабит. Думаю, что дальнейшее развитие векторных вычислений приведет нас к тому, что многие постулаты современной цифровой защиты будут пересмотрены с точки зрения выноса функций и иных их реализаций».
ИИ и цифровые двойники
Многие задачи в энергетике начинают решаться с применением компьютерных моделей. И это направление активно развивается во всем мире, — констатировал
заведующий кафедрой РЗА МЭИ, директор Центра НТИ по распределенной и интеллектуальной энергетике Александр ВОЛОШИН.
«Многие направления переживают второе рождение. Как, например, цифровые двойники, которые применялись еще в 80−90-х годах, просто тогда они так не назывались.
Но надо отметить, что в области имитационных компьютерных моделей произошло изменение некоторых технологий. И сейчас мы видим взрывной рост цифровых двойников.
У нас уже появились ГОСТы на цифровые двойники. В стандартах даны такие понятия, как информационная, математическая, компьютерная модели. И когда вы слышите термин «цифровой двойник», замените его на «компьютерную модель». И сразу станет ясно, о чем речь.
Что же такое цифровой двойник для электроэнергетики? Это некоторая автоматизированная система, которая обеспечивает сбор и обработку данных в объекте или энергосистеме, актуализацию параметров модели оборудования. То есть на основе данных измерений сама актуализирует параметры модели, прогнозирует их изменение. Кроме того, цифровые двойники выполняют сервисную функцию.
Методов искусственного интеллекта очень много, и, в отличие от цифрового двойника, у нас порядка 60 ГОСТов, которые формулируют требования к применению методов искусственного интеллекта в различных отраслях. Как нам это все применять для электроэнергетики? Вариантом могут стать сервисы на основе методов искусственного интеллекта.
Сейчас работоспособность этих систем обеспечивает большое количество инженерно-технического персонала. А при внедрении интеллектуальных ассистентов, 10 человек, смогут сотнями».
Глубокая автоматизация
Несмотря на наличие рисков, цифровизация и дальнейшая глубокая автоматизация энергообъектов развиваются. Внедрение высокоавтоматизированных подстанций — это важный шаг на пути цифровой трансформации электроэнергетической отрасли. ВАПС — основной элемент будущей цифровой сети, обладает высокой степенью масштабируемости, позволяет гибко наращивать функциональность под изменяющиеся требования за счет применения модульной архитектуры, — уверен
директор департамента стратегического развития ООО «Релематика» Денис ИЗЕКЕЕВ.
«Внедрение цифровых и интеллектуальных систем РЗА демонстрирует существенные преимущества по всем ключевым критериям — от сокращения стоимости внедрения и эксплуатации, обеспечения гибкости развития до повышения безопасности. Накопленный в РФ опыт реализации цифровых проектов подтверждает эффективность данного подхода и его соответствие современным требованиям.
При этом есть и определенные риски ЦИС РЗА, которые связаны с доступностью комплектующих и ЭКБ, нормативным обеспечением, кадрами и информационной безопасностью. Но с ними можно и нужно бороться!
Мы делаем акцент именно на информационную безопасность (ИБ), поскольку в текущих условиях цифровые объекты становятся уязвимыми целями для киберугроз. Использование информационных и коммуникационных технологий увеличило поверхность атаки на цифровую систему РЗА.
«Мы делаем акцент именно на информационную безопасность (ИБ), поскольку в текущих условиях цифровые объекты становятся уязвимыми целями для киберугроз».
ООО «Релематика» более 10 лет участвует в оснащении цифровых энергообъектов. Разработаны комплексные решения, минимизирующие риски при внедрении интеллектуальных систем РЗА и обеспечивающие их надежную работу и высокий уровень кибербезопасности, ИБ. «Релематика» — одно из ведущих российских научно-производственных предприятий в области РЗА, ПА, АСУ/ССПИ, инженерного ПО, НКУ на уровне мировых производителей.
Разработанное «Релематикой» техническое решение для помехоустойчивой системы обеспечения единого времени, особенно актуальное для цифровых систем РЗА с шиной процесса и SV-потоками, позволяет нивелировать риски, связанные с информационной безопасностью приема ГНСС сигналов для СОЕВ объекта. Также завершается разработка «Анализатора сети» для ВАПС. «Анализатор сети» позволит проверять соответствие трафика проекту в ЛВС шины процесса и шины станции, а также выявлять вторжения в ЛВС.
Несмотря на наличие рисков, цифровизация и дальнейшая глубокая автоматизация энергообъектов развиваются. Большие массивы информации об объекте, оборудовании и т.д. дают возможность принятия наиболее правильных решений, осуществлять прогнозирование и планирование деятельности обслуживающих энергообъект подразделений компании».
Обеспечить кибербезопасность
В 2023 году количество кибератак на объекты критической информационной инфраструктуры (КИИ) по всему миру достигло 420 миллионов. Это на 30% больше, чем годом ранее, поделился
управляющий директор направлений «Информационная безопасность» и «Доверенные цифровые решения» компании «Росатом Автоматизированные системы управления» (РАСУ) Евгений Дорофеев.
Устойчивость и защищенность критической инфраструктуры становятся ключевым фактором в современных геополитических конфликтах. Атаки на КИИ нацелены на экономических потери и подрыв инфраструктуры, на оказание психологического давления и дестабилизацию общества. Россия, по словам эксперта, вошла в тройку стран по числу заблокированных объектов на компьютерах АСУ ТП. В таких условиях защита промышленных объектов становится не просто актуальной, а жизненно необходимой, поскольку кибератакам сегодня может подвергнуться любое предприятие.
Основными направлениями развития киберзащиты являются переход на отечественные технологии и оборудование, использование проверенного программного обеспечения от надежных поставщиков, усиление кадрового потенциала сотрудников, а также повышение внимания руководства к вопросам информационной безопасности. При этом особое значение имеет соблюдение всех требований регуляторов. Однако одних компенсирующих и организационных мер недостаточно: они покрывают лишь 30–40% угроз, не устраняя основные риски, в том числе самые дорогостоящие и потенциально разрушительные.
«Россия вошла в топ-3 по доле заблокированных объектов на компьютерах АСУ ТП. Объектом кибератаки сегодня может стать любое предприятие».
Отказ от комплексного подхода к киберзащите ведет к значительным последствиям: это и репутационные потери, и экономический ущерб, и риски техногенных катастроф. Чтобы этого избежать, Росатом придерживается принципа полного предотвращения угроз, а не их минимизации. Это правило лежит в основе всех разработок компании, связанных с обеспечением информационной безопасности.
Для обеспечения устойчивости АСУ ТП Росатом внедряет широкий спектр технических и организационных мер, включая системы обнаружения и предотвращения вторжений, управление событиями безопасности, антивирусную защиту, средства анализа уязвимостей и специализированные решения для промышленности. Эти меры направлены на защиту данных, минимизацию рисков и предотвращение киберинцидентов.
Как отметил Евгений Дорофеев, значительную роль в этом процессе играет система обеспечения информационной безопасности (СОИБ) РАСУ. Она позволяет выявлять и предотвращать компьютерные атаки на АСУ ТП, анализировать события информационной безопасности, фиксировать инциденты и передавать данные в отраслевой центр ГосСОПКА.
Облачный сервис
ЧЗЭО разработал комплекс 4Z Диспетчер — облачный сервис для мониторинга и управления энергооборудованием, рассказал
руководитель отдела технического маркетинга и инноваций ЧЗЭО Михаил НЕДОВОДИН.
«Комплекс подходит для электрощитового и теплоэнергетического оборудования любого производителя.
«4D-диспетчер» предоставляет функционал автоматизированных рабочих мест, который позволяет в режиме онлайн отслеживать электрические и климатические параметры энергосистемы, предоставляет рекомендации по обслуживанию оборудования и доступ к его документации с АРМ оператора или смартфона.
Система может быть доступна с любых устройств и операционных систем, поскольку изначально ориентирована на WEB-интерфейс. При этом для ее внедрения не требуется создавать собственную IT-инфраструктуру. Сейчас мы работаем над дальнейшим развитием сервиса и разрабатываем функционал предиктивной аналитики, интегрированный в «4Z Диспетчер».
ЧЗЭО существует с 2010 года, за прошедшие 14 лет выполнили порядка 700 проектов. Поставляем оборудование по всей России и за ее пределами. Производим весь спектр электрощитовой продукции, начиная с осветительного щитка, заканчивая индивидуальными проектами комплектных трансформаторных подстанций.
В ассортимент выпускаемой продукции входят также источники бесперебойного питания, блочно-модульные котельные и тепловые пункты, дизель-генераторные и газопоршневые установки. Реализуем энергопроекты «под ключ», предоставляя весь комплекс услуг: от разработки проектной документации до монтажа и строительных работ. Осуществляем сервисное обслуживание энергооборудования».
Комплектные распредустройства
Компания «Электрощит Самара» известна на электротехническом рынке как производитель надежного оборудования уже давно, — напомнил
технический директор АО «ГК «Электрощит» — ТМ Самара» Игорь ЦВЕТКОВ. Распредустройства «Электрощит Самара» соответствуют современным стандартам.
«Компания производит оборудование от 0,4 до 220 кВ и располагает собственной лабораторией, где проводятся испытания новых разработок.
В числе флагманских изделий компании «Электрощит Самара»:
комплектное распределительное устройство с воздушной изоляцией СЭЩ-80-10Н, а также новые продукты: КРУ с воздушной изоляцией СЭЩ-85 и компактные распределительные устройства с твердой и элегазовой изоляцией серий Калибр Т и Калибр F. Главной особенностью данных распределительных устройств является то, что при их разработке в качестве базовых стандартов использовались требования ГОСТ Р 55190 и МЭК 62271-200, которые являются самыми современными действующими стандартами для распределительных устройств среднего напряжения в России и мире.
Также компания выпускает низковольтное распределительное устройство НКУ-СЭЩ-МВ. Современная серия НКУ производства «Электрощит Самара» разработана с учетом требований безопасности и отвечает текущим потребностям рынка по функциональной надежности, удобству эксплуатации и обслуживания.
НКУ-СЭЩ-МВ обеспечивает электроснабжение ответственных потребителей, в том числе объектов со сложными технологическими процессами, которые не допускают перерывов электроснабжения.
В 2025 году компания планирует выпустить на рынок новое оборудование».
РЗА в условиях противочастотных помех
Сегодня специалисты компании «ИНБРЭС» внедрили достаточно много различных технических решений в высокоточную синхронизацию оборудования на ВАПС в условиях радиочастотных помех, — поделился
руководитель отдела технического маркетинга «ИНБРЭС» Александр БУТКАЛЮК.
«Основная проблематика для данных объектов — это синхронизация времени. Мы применяли различные способы, сервера времени различных производителей, чтобы исключить единые программно-технические ошибки.
В своем анализе компания использовала не два источника времени, а три, при этом разных производителей, с разными принципами действия — 2 по PTP, 1 по PPS. Все устройства переключаются между серверами безударно автоматически, если вдруг кто-то пропал или пропал сигнал.
Специалисты компании проанализировали наиболее критичные узлы и предлагают критерий, позволяющий использовать максимально программно-аппаратные возможности СОЕВ И УРЗА. Данную проблему можно решить с применением «высокоточных часов» на ПС. Таким образом, при пропадании связи с системами ГНСС сохраняется работоспособность всех систем на объекте на срок, зависящий от аппаратных возможностей сервера времени. Расчетная допустимая погрешность 25 мкс при использовании атомных часов может не достигнуть никогда, а при использовании простых серверов может достигнуть и за 10 мин, если предыдущая синхронизация была не точной.
Сейчас время, когда появились новые угрозы и вызовы. И мы видим, как сейчас ВПК решают задачи, связанные с действиями РЭБ. То есть фактически мы предлагаем использовать имеющиеся технические решения, только в гражданском обществе. Использовать имеющуюся линию автолокальных связей между энергообъектами для крайней синхронизации».
Бесперебойное питание
Суперконденсаторная система накопления энергии (ССНЭ) — наиболее эффективный накопитель энергии для поддержания нагрузки на время переключения АВР (БАВР), — уверен
генеральный директор «Тайтэн Пауэр Солюшн» Владимир ВОРОЖЕЙКИН.
«Назначение ССНЭ — это бесперебойное питание в случае падения или полного отсутствия напряжения в электросети на время переключения АВР (БАВР). Обеспечение высокого качества электроэнергии при провалах напряжения — повышение стабильности и надежности энергоснабжения потребителей.
«Главный плюс ССНЭ: будучи встроенными в силовые преобразовательные устройства они придают этим устройствам совершенно новые и полезные для конечных потребителей свойства.
Это относится к:
- источникам бесперебойного питания,
- частотно регулируемым приводам,
- динамическим компенсаторам».
ССНЭ особенно эффективны в электрических сетях с низким качеством электроснабжения, для работы с нагрузками, требующими большой удельной мощности, в составе систем рекуперации энергии.
Последние несколько лет ССНЭ — наше стратегическое направление. Мы уже приступили и заканчиваем внедрение нескольких проектов с применением суперконденсаторных систем накопления энергии общей мощностью порядка 16 МВт. Сама по себе суперконденсаторная система накопления энергии состоит из стандартных модулей, которые нами разработаны в 2022 году.
Путем последовательного параллельного соединения этих модулей мы собираем системы исходя из потребностей наших конечных потребителей. Система обладает классическими свойствами суперконденсаторов: практически мгновенной возможностью заряда-разряда, длительным сроком службы (порядка миллиона циклов заряда и разряда), а также высокой удельной мощностью, работой в диапазоне температур -40…+65°С, коротким временем заряда и готовности к использованию. Также она не требует частого обслуживания в сравнении с аккумуляторными батареями. ССНЭ имеет небольшие размеры и массу, высокую эффективность при резкопеременных нагрузках.
Чем хороши данные системы? Будучи встроенными в силовые преобразовательные устройства: источники бесперебойного питания, частотно регулируемые приводы, динамические компенсаторы, они придают этим устройствам совершенно новые и полезные для конечных потребителей свойства.
Данные системы легко масштабируются. Их можно применять как в рамках новых проектируемых объектов, так и уже в рамках модернизации существующего силового электрооборудования».
Автоматические выключатели
Более 60 патентов использовано при создании силовых автоматических выключателей ARMAT, рассказал
руководитель бизнес-единицы «Силовые системы распределения энергии» IEK GROUP Дмитрий ДРЮМА.
«В серии воздушные автоматические выключатели ARMAT выпускается 7 типоразмеров на номинальные токи от 630 до 6300 А. Температура эксплуатации воздушных автоматических выключателей ARMAT: -25…+70°С, доступно исполнение до — 40°С расцепителем TD. Автоматические выключатели не пломбируются. Возможна самостоятельная установка внутренних и внешних доп. аксессуаров для всех габаритов и токов (IV квартал 2024 г.).
«В портфеле брендов IEK GROUP имеется оборудование и программное обеспечение для каждого уровня такой сложной системы».
Особенность их конструкции — сокращен путь тока, что уменьшило сопротивление и потери. Цилиндрическое строение полюса позволяет равномерно распределить протекающий ток. В дугогасительных контактах используется металлокерамика с высоким содержанием вольфрама, благодаря чему достигается заявленная износостойкость. У дугогасительных камер боковые поверхности захода в камеру изолированы. Это сделано для гарантированного вхождения дуги ближе к центру камеры и увеличения коммутационной износостойкости За счет применения двух пружин запасаемая механизмом энергия увеличена для большей стойкости выключателя к токам КЗ.
Одним из ключевых преимуществ автоматических выключателей в литом корпусе серии ARMAT является двойной разрыв, который обеспечивает наиболее эффективное токоограничение и повышает ресурс оборудования. Использование роторной системы позволяет добиваться малого времени отключения при КЗ среднее время ~ 55 мс (требование ГОСТ 50030.2 < 200 мс).
Сейчас в промышленности используется широкий ассортимент датчиков, контроллеров, исполнительных механизмов и устройств. Протокол Modbus позволяет им обмениваться информацией между собой, создавая комплексную, многоуровневую систему автоматизации и диспетчеризации. В портфеле брендов IEK GROUP имеется оборудование и программное обеспечение для каждого уровня такой сложной системы.
Так, например, система НКУ FORMAT PRO это премиальный продукт компании IEK GROUP , сочетающий в себе полюбившиеся многим клиентам металлические корпуса серии FORMAT и весь ассортимент линейки ARMAT. В основе системы НКУ FORMAT PRO стоит: безопасность эксплуатирующего персонала, гибкость в создании решений, модульность, удобство и скорость монтажа.
Система НКУ FORMAT PRO спроектирована в полном соответствии с ГОСТ IEC 61439. Надежность этой системы и соответствие стандарту подтверждены полным перечнем испытаний, включая разрушающие испытания сверхтоками на термическую стойкость и ударными токами на электродинамическую стойкость. В сочетании с автоматическими выключателями ARMAT система наилучшим образом показала себя в испытаниях на превышение температуры при нагреве номинальным током».
Баллистическая защита трансформаторов
АО «Холдинг ЭРСО» разработал баллистическую защиту трансформаторов на базе композитных бронепанелей. Об этом рассказал
вице-президент по проектированию и инновациям «ХОЛДИНГ ЭРСО» Филипп ЛАДОШИН.
«Защита реализована с применением модульных бронепанелей. Панели выполнены комбинированным композитом, состоящим из керамического слоя и композитной подложки с интегрированными крепежными элементами.
Преимущества баллистической защиты: быстрота и легкость возведения несущей конструкции и монтажа панелей, возможность оперативной замены пораженных элементов стандартизованного размера при наличии ЗИП. Сроки изготовления не превышают сроки изготовления трансформатора. Применение композитных бронепанелей дешевле (не менее 30%) по сравнению с защитными конструкциями из пулестойкой стали. Есть возможность оснащения новых трансформаторов и возведения защиты для имеющегося силового, коммутационного и иного подстанционного оборудования.
Эффект от применения баллистической защиты: класс защиты Бр4+ (в отличие от стальных конструкций, задерживает пули и поражающие элементы, исключая рикошет; обеспечивает защиту от автоматов с пулями М163 калибра 5,56х45, имеющих сверхвысокие скорости пули до 990 м/с и пробивающих стальные листы Бр4). Применяемые конструктивные элементы не распространяют и не поддерживают горение. Композитные панели обладают электроизоляционными свойствами и не требуют заземления каждой панели. Эффективный теплоотвод от бака трансформатора и навесных охладителей выполняется по методике завода — изготовителя трансформатора. Срок эксплуатации — не менее 30 лет.
В связи с особенностями размещения трансформаторно-реакторного оборудования на распределительных устройствах энергообъектов предлагаются два варианта защиты в зависимости от строительных конструкций, направления потенциальной угрозы и действия поражающих элементов: гарантированная полная защита оборудования от поражения с четырех сторон и сверху для варианта размещения на ОРУ энергообъектов или частичная защита — только расширитель и бак сверху при установке трансформаторов в ячейках или вблизи противопожарных стен».

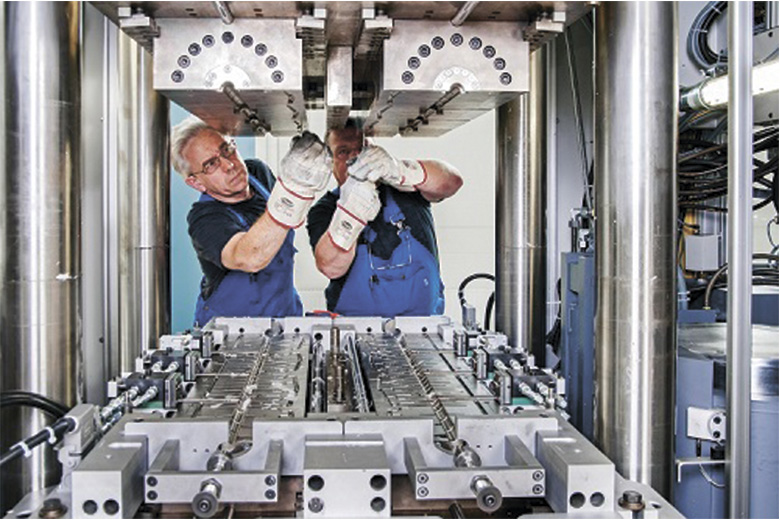

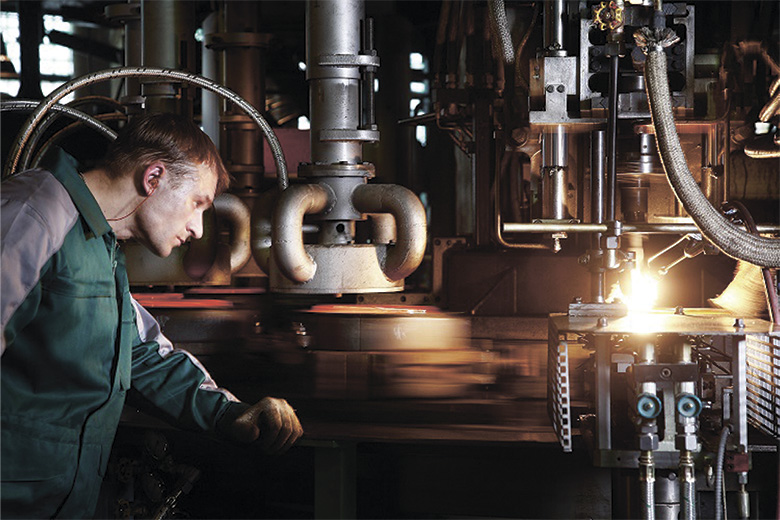

Производство изоляторов (фото с сайта aiz.ru)
Модернизированные изоляторы
Применение модернизированных изоляторов ЮАИЗ позволяет сетевым компаниям снизить эксплуатационные расходы ВЛ, рассказал
Андрей КУДРЯВЦЕВ, советник генерального директора Южно-уральского арматурно-изоляторного завода.
«Цели сетевых компаний это снижение аварийности, повышение прогнозируемости для снижения операционных затрат и снижение потерь при передаче электроэнергии для уменьшения операционных затрат и соответствия Соглашению по сохранению климата на планете.
При этом цель производителя — обеспечить снижение операционных затрат сетевых компаний.
В частности, для обеспечения надежности линейной изоляции компания разработала новые конструкции изоляторов, которые обеспечивают устойчивость изолятора к воздействию негативных факторов. В частности, изолирующие подвески с заданными свойствами.
Применение модернизированных изоляторов ПС70Е и ПС120Б, а также ПС160Д и ПС210В позволит сократить количество изоляторов в гирлянде на 12–20 % (в зависимости от степени загрязнения и напряжения ВЛ).
Достигаемый результат для сетевой компании — это сокращение объема требуемых капвложений и расходов на закупку изоляторов для проведения ремонтов и замен на действующих ВЛ.
Применение модернизированных изоляторов ПС70Е и ПС120Б, а также ПС160Д и ПС210В позволит сократить количество изоляторов в гирлянде на 12–20% (в зависимости от степени загрязнения и напряжения ВЛ).
Также ЮАИЗ разработал систему мониторинга состояния изоляции ВЛ 110 кВ и выше. Ее применение уменьшает издержки, сокращается SAIDI. Также в числе плюсов применения системы: обоснованный план выполнения ремонтов в части замены изоляции, переход на обслуживание изоляции «по фактическому состоянию».
Сегодня сетевые компании сталкиваются с отказами на ВЛ, потерями при передаче электроэнергии, ошибками проектирования и монтажа.
Так, например, изоляция ВЛ работает в многообразной агрессивной среде и подвергается воздействию загрязняющих веществ, которые воздействуют на изоляторы, что увеличивает эксплуатационные расходы.
При этом цель производителя — обеспечить снижение операционных затрат сетевых компаний. Поэтому основные направления работы научно-технического центра ЮАИЗ это:
- надежность электроснабжения (позволяет снизить затраты на устранение технологических нарушений),
- безошибочность (исключает ошибки при проектировании и строительстве),
- энергоэффективность и снижение потерь (позволяет снизить затраты на потери э/э),
- мониторинг состояния ВЛ (позволяет контролировать состояние ВЛ и оценивать его для обоснованного ТОиР по «фактическому состоянию»).
ЭЗС без перегрузок сети
«Терра-Ток» предлагает решение для зарядки электромобилей без перегрузки сети в пиковое время, рассказал
директор по развитию компании Семен ЛЮБАРСКИЙ.
«Количество электромобилей может достичь в 2025 году 120 тыс. машин, а к 2030-му вырасти в 10 раз — до 1,2 млн автомобилей. При такой численности электромобилей мы получаем в следующем году общую энергоемкость аккумуляторных батарей 96 ГВт в час. И это нагрузка, которая дополнительно загрузит и без того загруженные сети.
Для понимания масштабов нового потребителя: если все электромобили будут разом заряжаться на медленных электрозарядных станциях, то мы получим пиковую нагрузку 8 ГВт. Для сравнения: вторая по мощности в стране Рефтинская ГРЭС способна вырабатывает 3,8 ГВт.
При этом 80% потребляемой электромобилями электроэнергии в мире происходит при зарядке дома. Если учесть, что 85% городского населения России живет в многоквартирных домах, то можно сделать вывод, какая нагрузка падает на сеть в пиковое время — с 8:00 до 21:00 часа.
«Терра-Ток» предлагает сместить график нагрузки на зарядку электромобилей в часы минимума общего энергопотребления.
Разработанная компанией умная система объединяет группу зарядных станций, подключенных к одной сети.
Например, если взять жилой дом с доступной мощностью 1250 кВт и паркингом на 240 мест, то при установке стандартных зарядных станций можно укомплектовать только 9 парковочных мест. Предлагаемое «Терра-Ток» решение позволяет оснастить до 90 парковочных мест.
Система не дает уйти в перегрузку в момент, когда собственное потребление дома на максимуме (с 19:00 до 23:00), и начинает нагружать зарядные станции по мере спада общедомового потребления (с 23:00 до 07:00).
Предлагаемое решение при проектировании новых и построенных зданий удовлетворит стремительный рост новых энергопотребителей, максимально впишется в уже сформированное электросетевое хозяйство, а также существенно снизит нагрузку на сети от новых потребителей, создание зарядной инфраструктуры станет проще и безболезненнее».
Комплексный подход к молниезащите
При создании молниезащиты важен комплексный подход, считает
технический директор компании «Бипрон» Алексей ГРИБАНОВ.
«В частности, изолированный токоотвод молниезащиты «Бипрон Вольт-Блок»™ обеспечивает безопасное расстояние, соответствующее воздушной изоляции, равной 750–1000 мм. Он может быть установлен непосредственно на мачте или строении. Токоотвод разработан, испытан и эксплуатируется согласно требованиям стандартов молниезащиты МЭК 62305. А изолированный молниеприемник «Бипрон-ПРОинсо» может быть установлен непосредственно на стальном каркасе крепления защищаемой электроустановки.
Таким образом, благодаря разработкам «Бипрон» исключается возможность наведения потенциала на корпус электроустановки. Одновременно это уменьшение металлоемкости молниезащиты. Мачта обладает естественными изоляционными свойствами, высокой прочностью и небольшим весом, что уменьшает механические нагрузки на объект. Также сокращаются трудозатраты на монтаж и обслуживание молниезащиты.
Все оборудование полностью российского производства, оно выпускается на предприятии в Московской области, г/о Солнечногорск».
Повышение надежности кабельных линий
50,5% всех высоковольтных кабельных линий проложены в трубах. Это наиболее распространенный вид прокладки кабелей в условиях плотной городской застройки, — констатировал
директор по техническому развитию компании Энерготэк Вильдан ХАЛИТОВ.
«Прокладка кабелей в трубах становится все более распространенным способом прокладки, так как позволяет выполнять работы закрытым способом — без необходимости вскрытия траншеи и осуществлять пересечения территорий с усовершенствованным покрытием, охранных и зеленых зон с насаждениями, автомобильных дорог, водных преград и др. Значительно сокращая при этом бюджет строительства за счет исключения необходимости выполнять восстановление и благоустройство территории.
Однако при всех преимуществах прокладки кабелей в трубах данный способ прокладки имеет ряд существенных особенностей, которые требуют решения для предупреждения возможных выходов кабелей из строя, планирования ремонтной деятельности и в целом повышения надежности кабельных линий. К этим особенностям относятся:
- отсутствие возможности свое-временно определить места повреждений кабелей из-за высокого электрического сопротивления стенки трубы;
- повреждение КЛ из-за воздействия сторонних лиц ввиду отсутствия достоверных данных о расположении трубного кабельного канала, проложенного методом ГН.
Решение проблемы определения повреждений кабелей в трубах — это трубы с возможностью обнаружения мест повреждений (ОМП).
Такие трубы повышают надежность кабельных линий за счет своевременного (до ввода линии в эксплуатацию) обнаружения мест повреждений оболочки кабеля. Они обладают пониженным электрическим сопротивлением, что позволяет испытательному току выйти в землю. Точность локализации места повреждения кабеля — 1 м. В результате применения таких труб становится возможным достоверно испытать кабели перед вводом в эксплуатацию и предупредить возможные выходы кабеля из строя.
Для минимизации повреждений трубных кабельных каналов сторонними строительными организациями эксплуатирующим организациям контролировать внесение в исполнительную документацию фактических отметок ГНБ-канала. В условиях плотной городской застройки, насыщенной коммуникациями, а также в зонах, где использование традиционных локационных систем невозможно, выполнять верификацию ГНБ-каналов с применением инерциально-измерительных систем».
Передвижная электростанция
Инновации нужны большой и малой энергетике, высказал уверенность
руководитель проектов ПСМ Василий ГОРОЖАНИН.
«Компания ПСМ занимается проектированием и производством энергетического и насосного оборудования. Три производственные площадки ПСМ расположены в Ярославской области. Там же работает инжиниринговый центр — главный интеллектуальный актив компании.
ПСМ предлагает новые разработки для эффективной работы электросетей. Один из последних проектов — передвижная электростанция мощностью 1000 кВт для аварийно-восстановительных работ. Дизель-генераторная установка расположена в 6-метровом контейнере на стандартном шасси. В комплектацию также входит прицеп с высоковольтным оборудованием. В составе «энергопоезда» можно использовать вариативные нагрузки, то есть установить трансформатор или ячейку. Проектом предусмотрены электроприводные кабельные катушки и возможность подключения инструмента. У ПСМ есть также вариант размещения оборудования в едином пространстве — 9-метровом контейнере на удлиненном шасси, где одновременно размещены ДГУ, ячейки КСО и трансформатор.
Дополнительно на данных станциях может быть установлена система интеллектуального мониторинга и диагностики работы электростанций — программно-аппаратный комплекс Check PRO, собственная разработка ПСМ. В течение года система накапливает данные о работе ДВС, после чего начинает подсказывать, когда оборудование может выйти из строя, необходима ли замена или техническое обслуживание.
Кроме того, ПСМ реализовала ряд проектов для резервирования дата-центров, относящихся к особой категории электропотребителей. В частности, в Москве реализован энергокомплекс 24 МВт на базе двигателей Mitsubishi. Это 12 электростанций единичной мощностью 2 МВт, при необходимости работающие в параллели.
Также сейчас ПСМ участвует в проекте строительства СПГ-завода. Задача компании — обеспечить аварийный запуск предприятия из полностью обесточенного состояния. Для этого изготавливается энергокомплекс мощностью 15 МВт на базе 6 дизельных электростанций мощностью 2,5 МВт каждая».
Редакция газеты благодарит всех спикеров круглого стола за участие и надеется, что такое же продуктивное сотрудничество продолжится и в новом году!
