Квалифицированные услуги по проведению комплекса сертификационных испытаний на электромагнитную совместимость предоставляет лаборатория ЭМС АО «ТЕСТПРИБОР».

Испытания на ЭМС

Требования по ЭМС к конкретной аппаратуре определяются на стадии технического задания на ее разработку. Они могут быть представлены как в виде списка соответствующих ГОСТов, так и перечнем проверок с числовым или графическим отображением испытательных параметров. При этом сам разработчик РЭА должен понимать, в каких условиях будет эксплуатироваться его изделие — от этого напрямую зависит объем необходимых испытаний.

Как правило, разработчиков интересуют предельные возможности испытуемого изделия. Воздействие переменным электрическим полем описано в большом числе стандартов, при этом уровни воздействия и диапазон частот определяются в зависимости от группы исполнения РЭА. По ГОСТ РВ 6601-001-2008 аппаратура, устанавливаемая внутри и снаружи фюзеляжа, подвергается воздействию электромагнитного поля величиной либо 20 и 60 В/м, либо 200 В/м соответственно. В разделе 20.0 квалификационных требований КТ-160G/14G уровень напряженности электрического поля для некоторых групп оборудования может достигать 3000 В/м — данный вид испытаний требует применения специализированного оборудования, например, реверберационной камеры.

Испытательная лаборатория ЭМС АО «ТЕСТПРИБОР» проводит следующие испытания:
• на устойчивость к изменениям в системе электропитания;
• на восприимчивость к кондуктивным помехам;
• на изменение уровня электромагнитных помех (помехоэмиссии);
• на устойчивость к электростатическим разрядам;
• испытания на устойчивость к воздействию магнитных полей;
• испытания на устойчивость к воздействию электромагнитных полей.

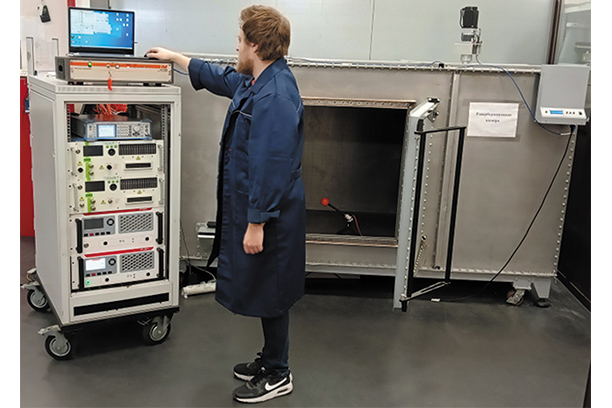

Мы предлагаем испытания на устойчивость к предельно допустимым уровням электромагнитного поля в реверберационной камере. По результатам первичной аттестации рабочее место на основе реверберационной камеры признано годным для проведения испытаний от 10 июля 2023 года. Испытательная лаборатория проводит испытания в полной мере по ГОСТ РВ 6601-001-2008 и по большинству требований раздела 20.0 КТ-160G/14G. Рабочее место управляется с персонального компьютера, оснащенного программным обеспечением для соблюдения требований нормативных документов. Инженер в программе задает требуемую напряженность поля, частотный диапазон, шаг по частоте и время воздействия на каждой частоте. При необходимости возможно использовать рабочее место в «ручном режиме». Калибровка внутри камеры сохраняется на компьютере, что намного ускоряет проведение испытания.

Рис. 1. Схема автоматизированного рабочего места РТЕМ-камеры

На рис. 1 представлена схема рабочего места РТЕМ-камеры. Контроль осуществляется по трем параметрам: выходная амплитуда генератора сигнала, отраженная мощность и угол поворота тюнера (мешалки). Настройка параметров осуществляется в автоматическом режиме в зависимости от необходимой напряженности электрического поля внутри РТЕМ-камеры. Инженер имеет возможность задать шаг изменения угла поворота тюнера и частоты выходного сигнала генератора. В случае сбоя в работе изделия предусмотрена остановка испытания на текущей частоте и текущем положении тюнера для фиксирования уровня восприимчивости. Для проведения испытаний по техническому заданию возможно полное ручное управление рабочим местом РТЕМ-камеры.

Схема проведения испытания изделия

Испытуемое изделие помещается в рабочую зону, устанавливается на диэлектрическую подставку и заземляется. Контрольная аппаратура размещается снаружи камеры и подключается кабелями через дробно засыпной фильтр. В программном обеспечении РК в случае сбоя функционирования изделия предусмотрена остановка испытания на текущей частоте и текущем положении тюнера для фиксирования уровня восприимчивости. Для проведения испытаний по техническому заданию возможно полное ручное управление рабочим местом РТЕМ-камеры.

Справка:

Испытательная лаборатория ЭМС АО «ТЕСТПРИБОР» располагает всеми необходимыми средствами измерения и испытательным оборудованием для проведения испытаний для подтверждения всех необходимых требований по ЭМС.

Лаборатория имеет аккредитацию в «Военном Регистре», АР МАК и «Росавиации». Область аккредитации лаборатории охватывает все стандарты, регламентирующие ЭМС, в том числе и ГОСТы серии «В» и «РВ». Также лаборатория обладает компетенцией по разработке программ и методик испытаний в случае, если требования по ЭМС определяются заказчиком, а не конкретным стандартом.
