Система магнитного подвеса ротора центробежного компрессора СМП «КВАНТ-Р» и Система автоматического управления газораспределительной станцией «РИУС-ГРС» (см. «ЭПР» № 18 (374) сентябрь 2019 года и № 23-24 (379-380) декабрь 2019 года) в декабре 2019 – феврале 2020 гг. успешно завершили комплекс испытаний и получили разрешения на применение на объектах ПАО «Газпром».

Цикл комплексных испытаний занял более года, что позволило провести большой объем проверок и со всех сторон оценить качество и надежность упомянутых изделий и подтвердило целесо­образность их применения на объектах топ­ливно-энергетического комплекса.

Система магнитного подвеса ротора центробежного компрессора СМП «КВАНТ-Р» создана на основе фундаментальных разработок отечественной научной школы в рамках реализации политики импортозамещения для объектов ПАО «Газпром». Это российское оборудование обеспечивает возможность контроля и управления за вращением роторов с суммарной радиальной нагрузкой до 5 тонн без механического трения во всем диапазоне рабочих скоростей вращения центробежных компрессоров, турбодетандеров, центробежных и осевых насосов, газовых и паровых турбин, электрических машин. Она предназначена как для новых, так и реконструируемых и ремонтируемых агрегатов.

Система магнитного подвеса ротора центробежного компрессора СМП «КВАНТ-Р» работает совместно с (под контролем и управлением) системой автоматического управления газоперекачивающим агрегатом различных производителей. За период испытаний наработка САУ ЭМП составила более 3 500 часов.

САУ ГРС «РИУС-ГРС» предназначена для непрерывного управления оборудованием и контроля технологического процесса ГРС в целях подачи потребителям товарного газа в определенном объеме, необходимой степенью очистки и одоризации производительностью 3 000‑100 000 м³ / час. За период испытаний наработка САУ ГРС составила более 9000 часов.

Наряду с этим предлагаем новую разработку нашей компании – автономную энергетическую установку «АЭУ-1», предназначенную для обеспечения автономного и бесперебойного электроснабжения потребителей малой мощности на удаленных объектах ТЭК.

«АЭУ-1» предназначена для использования в качестве источника электропитания, при отсутствии внешнего электроснабжения, для автономного и бесперебойного электроснабжения удаленных объектов транспорта газа, таких, как:

• КП телемеханики, крановые узлы (пневмо- и электроприводные);
• установки ЭХЗ;
• удаленные системы связи;
• системы контроля загазованности;
• прочие потребители электроэнергии, не требующие высокой мощности.

Отличительными особенностями установки являются:

• Высокий коэффициент полезного действия – не менее 40 %;
• Способность работать длительное время без обслуживания (замена топливных катриджей приблизительно 1 раз в год, зависит от региона эксплуатации);
• Отсутствие шума и вибраций;
• Отсутствие вредных выбросов в атмосферу;
• Возможность импульсного электроснабжения мощного потребителя 220 В до 3 кВт.

«АЭУ-1» – это гибридная система автономного электроснабжения, использующая два источника электроэнергии, работающих по целевому алгоритму с контролем основных технологических параметров.

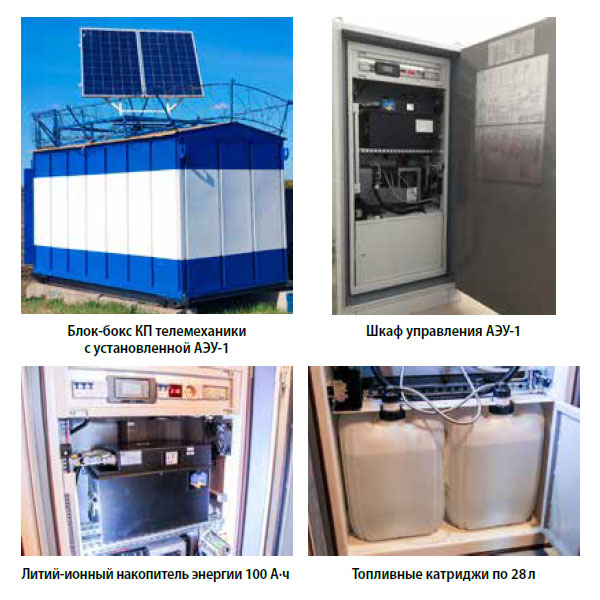

Конструктивно АЭУ-1 представляет собой:

Термошкаф, который включает в себя:

• Литий-ионный накопитель энергии (LiFeYPO4) 100 А •ч;
• Топливный генератор;
• Системный контроллер;
• Локальное устройство контроля и управления топливным генератором;
• Топливные картриджи по 28 л (основной и резервный);
• Инвертор ~220 В;
• Аппаратура связи;
• Оборудование микроклимата и датчики.

Вне шкафа располагаются силовая автоматика и панель солнечной батареи.

В период высокой солнечной активности функционирование системы обеспечивается за счет солнечной энергии. При снижении активности солнца и / или необходимости выдачи импульсов повышенной мощности это компенсируется / обеспечивается включением топливного генератора.

Системный контроллер изделия осуществляет контроль и управление устройствами и подсистемами установки. А также обеспечивает информационное взаимодействие между изделием и вышестоящей системой управления технологическими процессами посредством стандартных протокола и интерфейса.

В «АЭУ-1» предусмотрен локальный и дистанционный мониторинг параметров функционирования системы. Локальный осуществляется при помощи встроенного дисплея. Удаленный – при взаимодействии снабжаемой электроэнергией системы управления технологическим оборудованием с системой управления технологическими процессами верхнего уровня.

Время автономной работы установки (до замены топливных картриджей) зависит от местоположения технологического объекта, мощности нагрузки потребителя и значения солнечной инсоляции. Например, при неизменной мощности потребителя 30 Вт время непрерывной работы составит 12 месяцев.

Краткие технические характеристики установки:

• Номинальная мощность, общее по источнику – до 100 Вт;
• Номинальное напряжение – =20-32 В (основное), =12, =48, ~220 В (опционально);
• Номинальный ток – до 150 А;
• Первичный источник электроэнергии – солнечная батарея;
• Вторичный источник электроэнергии – топливный генератор;
• Используемый вид топлива – метанол;
• Срок службы – 15 лет;
• Габариты, ШхВхГ, мм – 800х 1900х600.

С 2017 года по сентябрь 2019-го успешно проведен комплекс приемочных испытаний автономной энергетической установки «АЭУ-1» на головном образце, установленном в блок-боксе, находящемся на территории КП ТМ № 104 Средневолжского ЛПУ МГ ООО «Газпром трансгаз Самара».

За время опытно-промышленной эксплуатации наработка автономной энергетической установки «АЭУ-1» составила более 15000 часов.

Испытания подтвердили заявленные характеристики, высокую надежность оборудования, соответствие требованиям безопасности, требованиям нормативной и технической документации.

По результатам испытаний и изучения характеристик установка рекомендована к применению на объектах ПАО «Газпром».

• Автономная энергетическая установка способна обеспечивать полноценную автономную работу малопотребляющего оборудования, приборов и средств автоматизации с режимом работы 24 часа 365 дней в году, с минимальным техническим обслуживанием;
• Отсутствие вредных выбросов при работе системы позволяет использовать ее в любых условиях, вплоть до заповедников и заселенных территорий. Выбросами является углекислый газ и вода;
• Габариты установки позволяют разместить оборудование в блок-контейнерах малых размеров, что не влечет за собой серьезного переоборудования объектов электроснабжения;
• Техническое обслуживание эксплуатирующей организации заключается в периодической замене топливных картриджей;
• Технологическое устройство «АЭУ-1» позволяет размещать установку на любых технологических объектах при минимальных затратах на строительство.
